無鹵無銻銅箔基板（Halogen Free and Antimony Free PI-CCL）

產品特色（Feature）
產品特性（Characteristic）
特性Property 品質標準 Spec AHISR0130-N AHIDR0130-N 測試方法 Test Method
產品結構 Product structure ----- -----
厚度 Thickness (um) ±3 45 75 APLUS Spec
剝離強度 (kgf/cm)
Peel Strength		 As Received HOZ ＞0.7 1.20 1.39 IPC-TM650 2.4.9
Chemical Resistance
(MEK,10 min)		 HOZ ＞0.7 1.07 1.14 IPC-TM650 2.3.2
撓曲性 (Times)
Flexural Endurance		 M.D. RA SCCL＞600(H mil)
RA SCCL＞400(H mil)		 918 781 JIS-C 6471
0.8mm radius
0.5kg weight
T.D. 866 756
溢膠量 Resin Flow (mm) < 0.2 < 0.0771 < 0.0923 APLUS Spec
離型力 (gf/5cm) Releasing force 5~20 8 11 APLUS Spec
尺寸安定性
Dimensional Stability		 Method B (MD/TD) ±0.15% -0.0349 -0.0293 IPC-TM650 2.2.4C
(B) After Etching
(C) 150℃/30min
Method C (MD/TD) ±0.20% -0.0571 -0.0416
絕緣電阻
Insulation Resistance		 IR(Ω) ＞1.0E+10 ＞1.0E+10 ＞1.0E+10 IPC-TM650 2.5.17
RS(Ω) ＞1.0E+13 ＞1.0E+13 ＞1.0E+13
RV(Ωcm) ＞1.0E+14 ＞1.0E+14 ＞1.0E+14
耐錫性 Solder Resistance ＞300℃*10s 340℃*10s 340℃*10s IPC-TM650 2.4.13
保存期限 Shelf Life 30℃↓70%RH↓ 1 year 1 year APLUS Spec

※ 產品特性值系為代表值，非為規格值

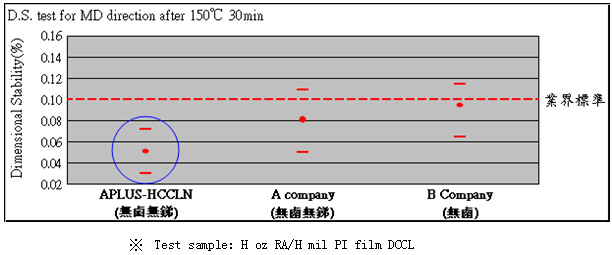

尺寸安定性比較
產品規格明細表
種類 Type 規格 Item PI Flim
(um)		 膠
AD(um)		 銅箔(um)
Copper		 幅寬(mm)
Width		 長度(M)
Length		 管徑
Core Diameter
單面銅
(Single Side HCCL-N)		 ED Copper AHISE0100-N 12.5 10 17 250 or 500 100 3 inches
AHISE0130-N 12.5 13 17 250 or 500 100 3 inches
AHISE0133-N 12.5 13 12 250 or 500 100 3 inches
AHISE1130-N 25 13 17 250 or 500 100 3 inches
AHISE1200-N 25 20 17 250 or 500 100 3 inches
AHISE1201-N 25 20 35 250 or 500 100 3 inches
RA Copper AHISR0100-N 12.5 10 17 250 or 500 100 3 inches
AHISR0130-N 12.5 13 17 250 or 500 100 3 inches
AHISR0133-N 12.5 13 12 250 or 500 100 3 inches
AHISR1130-N 25 13 17 250 or 500 100 3 inches
AHISR1200-N 25 20 17 250 or 500 100 3 inches
AHISR1201-N 25 20 35 250 or 500 100 3 inches
雙面銅
(Double Side HCCL-N)		 ED Copper AHIDE0100-N 12.5 10 17 250 or 500 50 6 inches
AHIDE0130-N 12.5 13 17 250 or 500 50 6 inches
AHIDE0133-N 12.5 13 12 250 or 500 50 6 inches
AHIDE1130-N 25 13 17 250 or 500 50 6 inches
AHIDE1133-N 25 13 12 250 or 500 50 6 inches
AHIDE1200-N 25 20 17 250 or 500 50 6 inches
AHIDE1201-N 25 20 35 250 or 500 50 6 inches
RA Copper AHIDR0100-N 12.5 10 17 250 or 500 50 6 inches
AHIDR0130-N 12.5 13 17 250 or 500 50 6 inches
AHIDR0133-N 12.5 13 12 250 or 500 50 6 inches
AHIDR1130-N 25 13 17 250 or 500 50 6 inches
AHIDR1200-N 25 20 17 250 or 500 50 6 inches
AHIDR1201-N 25 20 35 250 or 500 50 6 inches

無鹵無銻雙面亮銅聚酯覆銅箔基板（Halogen Free and Antimony Free PET-CCL）

產品特色（Feature）
產品特性（Characteristic）
特性Property 品質標準 Spec AHESR2080 AHESE3201 AHESE2200 測試方法 Test Method
產品結構 Product structure ----- -----
厚度 Thickness (um) ±3 76 130 88 APLUS Spec
剝離強度 (kgf/cm)
Peel Strength		 A 一般Cu ＞0.7 ----- ＞1.0 ＞0.8 IPC-TM-650 2.4.9
雙面亮Cu＞0.3 ＞0.51 ----- -----
MEK
/10min		 一般Cu ＞0.5 ----- ＞0.9 ＞0.7
雙面亮Cu＞0.3 ＞0.44 ----- -----
尺寸安定性
(D.S)%		 MD ±0.10% ＜0.06 ＜0.06 ＜0.02 IPC-TM-650 2.2.4
TD ＜0.03 ＜0.04 ＜0.03
焊錫耐熱性 Solder Resistance 230℃×30S Pass Pass Pass IPC-TM-650 2.4.13
耐燃性 UL Flame class UL HB ----- Pass Pass UL 94
保存期限 Shelf Life ＜30℃/70%RH 1 year 1 year 1 year APLUS Spec

※ 產品特性值系為代表值，非為規格值

產品規格明細表
種類 Type 規格 Item PET Film
(um)		 膠
AD(um)		 銅箔(um)
Copper		 幅寬(mm)
Width		 長度(m)
Length		 管徑
Core Diameter
單面銅(Single Side FCCL) ED Copper AHESE1200 25 20 18 250 or 500 100 3 inches
AHESE2200 50 20 18 250 or 500 100 3 inches
AHESE2250 50 25 18 250 or 500 100 3 inches
AHESE3201 75 20 35 250 or 500 100 3 inches
RA Copper AHESR2080 50 8 18 609 100 3 inches
