無鹵無銻純膠（Bonding Sheet）
產品特色（Feature）
- 良好的耐熱性（Good thermal stability）
- 優越的接著性能（Excellent peel strength）
- 抗化性佳（Excellent Chemical Resistance）
產品特性（Characteristic）
| 特性 Property |
品質標準 Spec |
AHEBXX10 | AHEBXX25 | 測試方法 | |
|---|---|---|---|---|---|
| 產品結構 Product Structure |
 |
 |
|||
| 使用用途 Use | ----- | 2L/3L多層板 | 補強板 | ----- | |
| 剝離強度 Peel Strength | (kgf/cm) | ≧1.5 | ≧1.5 | ≧1.5 | IPC-TM-650 2.4.9 |
| 溢膠量 Resin Flow (mm) |
DR側 OP側 |
≦0.1 | ≦0.1 | ≦0.1 | APLUS Spec |
| 離型力 Releasing force | (g/5cm) | ≦20 | 3~15 | 3~15 | APLUS Spec |
| 耐焊性 Solder Resistance | 288℃×10sec | Pass | Pass | Pass | IPC-TM-650 2.4.13 |
| 體積電阻 Volume Resistivity | (Ω) | ＞10 E+14 | OK | OK | IPC-TM-650 2.5.17 |
| 表面電阻 Surface Resistance | (Ω.cm) | ＞10 E+12 | OK | OK | |
|
耐化學藥品性 Chemical Resistance |
10%HCL | Dipping 小於20% | OK | OK | IPC-TM-650 |
| 10%NaOH | Dipping 小於20% | OK | OK | ||
| 10%I.P.A | Dipping 小於20% | OK | OK | ||
| 保存期限 Shelf Life | 10℃↓65%RH↓ | 3 months | 3 months | 3 months | APLUS Spec |
※ 產品特性值系為代表值，非為規格值

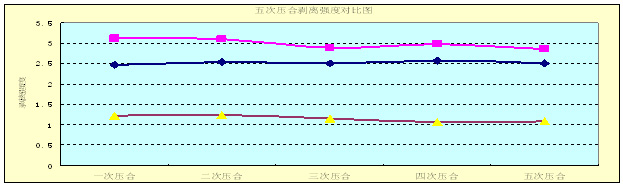

高接著性能（Peel strength）
.jpg)
產品規格明細表
| 種類 Type | 規格 Item |
PI Flim （um） |
膠 AD(um) |
銅箔(um) Copper |
幅寬(mm) Width |
長度(M) Length |
管徑 Core Diameter |
|---|---|---|---|---|---|---|---|
| 無鹵無銻純膠（Bonding Sheet） | AHEBXX10XLM | -- | 10 | -- | 250 or 500 | 100 | 3 inches |
| AHEBXX25XLM | -- | 25 | -- | 250 or 500 | 100 | 3 inches |
