test無鹵無銻高Tg聚醯亞胺覆蓋膜（High-Tg Halogen Free and Antimony Free PI-Coverlay）

產品特色（Feature）

• 不含鹵素及銻元素，有優良的環保性能（Green material without halogen and antimony）
• 優良的高溫接著性能（Excellent peel strength）
• 低離形力，易加工性（Low releasing force and good Processibility）
• 優良的電氣特性（Excellent dielectric reliability）

產品特性（Characteristic）

特性Property		品質標準 Spec		測試方法 Test Method
產品結構 Product Structure		AGICX025 (Hmil)	AGICX015 (Hmil)	-----
剝離強度 Peel Strength (kgf/cm)	As Received	1.95	1.73	IPC-TM650 2.4.9
尺寸安定性 Dimensional Stability (%)	MD方向	±0.15%	±0.15%	IPC-TM650 2.2.4C
	TD方向	±0.15%	±0.15%
焊錫耐熱性 Solder Resistance	無分層氣泡	＞300℃×10S	＞300℃×10S	IPC-TM650 2.4.13
溢膠量 (mm) Resin Flow	DR側/OP側	0.09 ~ 0.10	0.06 ~0.90	APLUS Spec
離型力（gf/5cm）Releasing force		5~20	5~20	APLUS Spec
體積電阻(Ω) Volume Resistance		＞10 E+14	＞10 E+14	IPC-TM-650 2.5.17
表面電阻(Ω.cm) Surface Resistance		＞10 E+12	＞10 E+12
保存期限 Shelf Life	10℃↓65%RH↓	3 months	3 months	APLUS Spec

※ Post cure條件:ramp=160℃/hr, 從室溫升溫到 160℃ 維持1小時

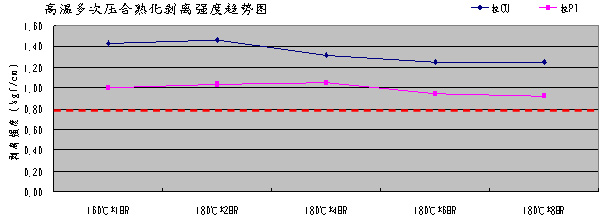

優異的高溫接著性

產品規格明細表

品名 Product Name	詳述（Specification）
	PI Flim (um)	膠AD (um)	幅寬 (mm)Width	長度 (M)Length	管徑 Core Diameter
AGICX015X1PMN	12.5	15	250 or 500	100	3 inches
AGICX025X1MMN	12.5	25	250 or 500	100	3 inches
AGICX135X1RM3	25	35	250 or 500	100	3 inches
AGICX135X1SM	25	35	250 or 500	100	3 inches

無鹵無銻聚醯亞胺覆蓋膜（Halogen Free and Antimony Free PI-Coverlay）

產品特色（Feature）

• 不含鹵素及銻元素，有優良的環保性能（Green material without halogen and antimony）
• 膠流動性佳，低溢膠量無氣泡和化金滲入現象(Good stability for resin flow ,no bubble and low permeating in chemical gold)
• 優良的剝離強度(Excellent peel strength)
• 低離形力，易加工性(Low releasing force and good Processibility)

產品特性（Characteristic）

特性Property		品質標準 Spec			測試方法 Test Method
產品結構 Product structure			AHICX015N (Hmil)	AHICX025N (Hmil)	-----
厚度 Thickness (um)		±3	26	37	APLUS Spec
剝離強度 Peel Strength (kgf/cm)	銅箔剝離	≥0.7	1.34	1.51	IPC-TM650 2.4.9
焊錫耐熱性 Solder Resistance		300℃×10S	330℃×10S	330℃×10S	IPC-TM650 2.4.13
溢膠量 Resin Flow (mm)		< 0.2	< 0.0721	< 0.0913	APLUS Spec
離型力 (gf/5cm) Releasing force		5~20	10	12	APLUS Spec
尺寸安定性 Dimensional Stability (%)	MD	≤±0.15	≤±0.15	≤±0.15	IPC-TM-650 2.2.4
	TD	≤±0.15	≤±0.15	≤±0.15
絕緣電阻 Insulation Resistance (Ω)	＞ 1.0E+12	＞ 1.0E+12	＞ 1.0E+12	＞1.0E+12	IPC-TM650 2.5.17
	＞ 1.0E+14	＞ 1.0E+14	＞ 1.0E+14	＞ 1.0E+14
保存期限 Shelf Life	10℃↓65%RH↓	3 months	3 months	3 months	APLUS Spec

※ Post cure條件：從室溫升溫到 160℃ 維持1小時

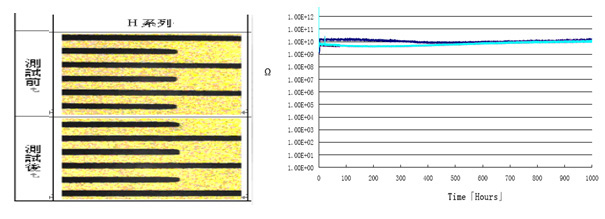

優異的耐離子遷移性

Test condition:Bias—50V, Temperature--85℃, L/S—(50um/50um), Test time—1000hr

產品規格明細表

品名 Product Name	詳述（Specification）
	PI Flim (um)	膠AD (um)	幅寬 (mm)Width	長度 (M)Length	管徑 Core Diameter
AHICX015X1PMN	12.5	15	250 or 500	100	3 inches
AHICX015X1PMN.	12.5	15	250 or 500	100	3 inches
AHICX015X1KMN.	12.5	15	250 or 500	100	3 inches
AHICX015X1MMN	12.5	15	250 or 500	100	3 inches
AHICX015X1RM6*.	12.5	15	250 or 500	100	3 inches
AHICX025X1PMN	12.5	25	250 or 500	100	3 inches
AHICX025X1PMN.	12.5	25	250 or 500	100	3 inches
AHICX025X1KMN.	12.5	25	250 or 500	100	3 inches
AHICX025X1MMN	12.5	25	250 or 500	100	3 inches
AHICX025X1RM6*.	12.5	25	250 or 500	100	3 inches
AHICX025X1CMN*.	12.5	25	250 or 500	100	3 inches
AHICX125X1MMN	25	25	250 or 500	100	3 inches
AHICX125X1SMN	25	25	250 or 500	100	3 inches
AHICX135X1MMN	25	35	250 or 500	100	3 inches
AHICX135X1SMN	25	35	250 or 500	100	3 inches

黑色無鹵無銻聚醯亞胺覆蓋膜（Black Halogen Free and Antimony Free PI-Coverlay）

產品特色（Feature）

• 不含鹵素及銻元素，有優良的環保性能（Green material without halogen and antimony）
• 膠流動性佳，低溢膠量無氣泡和化金滲入現象(Good stability for resin flow, no bubble and low permeating in chemical gold)
• 優良的剝離強度(high peel strength)
• 低離形力，易加工性(Low releasing force and good Processibility)
• 優良的電氣特性（Excellent dielectric reliability）

產品特性（Characteristic）

特性Property		品質標準 Spec			測試方法 Test Method
產品結構 Product structure			ABICX015 (Hmil)	ABICX025 (Hmil)	-----
厚度 Thickness (um)		±3	26	37	APLUS Spec
剝離強度 Peel Strength (kgf/cm)	銅箔剝離	≥0.7	1.21	1.31	IPC-TM650 2.4.9
焊錫耐熱性 Solder Resistance		300℃×10S	330℃×10S	330℃×10S	IPC-TM650 2.4.13
溢膠量 Resin Flow (mm)		< 0.2	< 0.0771	< 0.0923	APLUS Spec
離型力 (gf/5cm) Releasing force		5~20	8	11	APLUS Spec
尺寸安定性 Dimensional Stability (%)	MD	≤±0.15	≤±0.15	≤±0.15	IPC-TM-650 2.2.4
	TD	≤±0.15	≤±0.15	≤±0.15
絕緣電阻 Insulation Resistance (Ω)	＞ 1.0E+12	＞ 1.0E+12	＞ 1.0E+12	＞1.0E+12	IPC-TM650 2.5.17
	＞ 1.0E+14	＞ 1.0E+14	＞ 1.0E+14	＞ 1.0E+14
保存期限 Shelf Life	10℃↓65%RH↓	3 months	3 months	3 months	APLUS Spec

※ Post cure條件：從室溫升溫到 160℃ 維持1小時

產品規格明細表

種類 Type		規格 Item	PI Flim (um)	膠 AD (um)	幅寬(mm) Width	長度(M) Length	管徑 Core Diameter
黑色覆蓋膜 (Black Cover lay)	黑色PI (Black PI Film)	AHICX125X1JMN	25	25	250 or 500	100	3 inches
	黑色膠水 (Black adhesive)	ABICX025X1MMN	12.5	25	250 or 500	100	3 inches
		ABICX125X1MMN	25	25	250 or 500	100	3 inches
