無膠單面覆銅箔基板（Single side）

產品特色（Feature）

• 高溫下優越的尺寸安定性(Superior dimensional stability under high Temperature）
• 具有極佳的撓曲性（Excellent flexural endurance/MIT）
• 高溫下剝離強度穩定性佳（Small change rate of peel strength under high temperature）
• 備有各種銅箔（1/4oz～1oz）及厚度之組合產品 （Made wide range of product structure 1/4oz～1oz cu and various PI thickness）
• 屬環保型（無鹵無磷）產品（Green material/Halogen-free and Phosphorous-free）

產品特性（Characteristic）

特性Property		品質標準 Spec	2NUSR 1318	2NUSR 2018	測試方法 Test Method
產品結構 Product structure		-----			-----
厚度 Thickness of total (um)		±10 %	31	38	-----
剝離強度 (kgf/cm) Peel Strength	As Received	＞1.0	1.20	1.25	IPC-TM650 2.4.9
	Solder Float (288 ℃,30S)		1.05	1.10
	After Aging (200 ℃,1HR)		1.20	1.15	IPC-TM650 2.3.2
	Chemical Resistance (MEK,10 min)		1.15	1.10
撓曲性 (Times) Flexural Endurance	M.D.	＞1000 (H0Z)	＞1500	＞1200	JIS-C 6471 0.8mm radius 0.5kg weight
	T.D.
抗張強度 (kgf/mm2) Tensile Strength		＞15	＞20	＞20	IPC-TM650 2.5.19
伸長率 (%) Elongation		＞20	＞20	＞20
尺寸安定性 (%) Dimensional Stability		≦ 0.1	-0.050（B） -0.080（C）	-0.050（B） -0.080（C）	IPC-TM650 2.2.4C
耐錫性 Solder Resistance		340℃×10S	Pass	Pass	IPC-TM650 2.4.13
UL Flame Class		-----	94V-0	94V-0	UL

※ 尺寸安定性(B)After Etching測試 (C) 150℃/30min測試
※ 產品特性值系為代表值，非為規格值

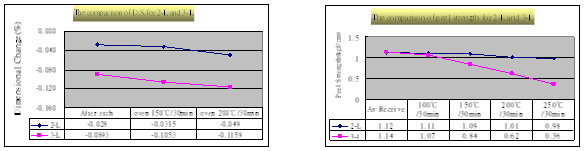

產品特性對比曲綫圖 (The comparison of the properties for 2-L and 3-L)

產品規格明細表

種類 Type		規格 Item	PI Flim (um)	膠 AD(um)	銅箔(um) Copper	幅寬(mm) Width	長度(m) Length	管徑 Core Diameter
單面銅 (Single Side FCCL)	ED Copper	2NUSE1309X	13	-	9	250 or 500	100	3 inches
		2NUSE0812X	8	-	12	250 or 500	100	3 inches
		2NUSE1312X	13	-	12	250 or 500	100	3 inches
		2NUSE2012X	20	-	12	250 or 500	100	3 inches
		2NUSE1318X	13	-	17	250 or 500	100	3 inches
		2NUSE2035X	20	-	35	250 or 500	100	3 inches
		2NUSE2518X	25	-	17	250 or 500	100	3 inches
		2NUSE2535X	25	-	35	250 or 500	100	3 inches
	RA Copper	2NUSR1318X	13	-	17	250 or 500	100	3 inches
		2NUSR2018X	20	-	17	250 or 500	100	3 inches
		2NUSR2518X	25	-	17	250 or 500	100	3 inches
		2NUSR2535X	25	-	35	250 or 500	100	3 inches
		2NUSR5035X	50	-	35	250 or 500	100	3 inches

無膠雙面覆銅箔基板（Double side）

產品特色（Feature）

• 高溫下優越的尺寸安定性(Superior dimensional stability under high Temperature）
• 具有極佳的撓曲性（Excellent flexural endurance/MIT）
• 高溫下剝離強度穩定性佳（Small change rate of peel strength under high temperature）
• 備有各種銅箔（1/4oz～1/3oz）及厚度之組合產品 （Made wide range of product structure 1/4oz～1oz cu and various PI thickness）
• 屬環保型（無鹵無磷）產品（Green material/Halogen-free and Phosphorous-free）

產品特性（Characteristic）

特性Property		品質標準 Spec	DL-1212-E	DL-2009-E	測試方法 Test Method
產品結構 Product structure		-----			-----
厚度 Thickness of total (um)		±10 %	36	38	-----
剝離強度 (kgf/cm) Peel Strength	Casting.	＞0.9	1.9	1.8	IPC-TM650 2.4.9
	Lami.	＞0.7	2.4	2.2
撓曲性 (Times) Flexural Endurance	Casting.	＞500	712	917	JIS-C 6471 0.8mm radius 0.5kg weight
	Lami.		729	934
尺寸安定性 (%) Dimensional Stability	MD	≦ 0.2	-0.079	-0.097	IPC-TM650 2.2.4C
	TD		-0.076	-0.062
UL Flame Class		-----	94V-0	94V-0	UL

※ 產品特性值系為代表值，非為規格值

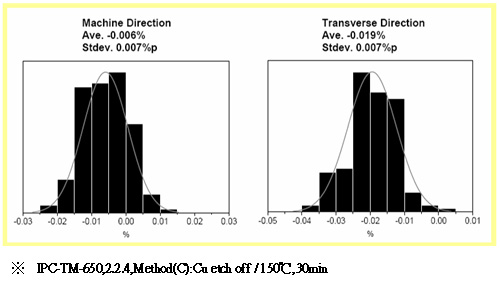

產品特性曲綫圖 ( 規格DL-2012-E Dimensional Stability )

產品規格明細表

種類 Type		規格 Item	PI Flim （um）	膠 AD(um)	銅箔(um) Copper	幅寬(mm) Width	長度(m) Length	管徑 Core Diameter
雙面銅 (Double side FCCL)	ED Copper	DL-1209-E	12	-	9	250 or 500	100	3 inches
		DL-2009-E	20	-	9	250 or 500	100	3 inches
		DL-2509-E	25	-	9	250 or 500	100	3 inches
		DL-1212-E	12	-	12	250 or 500	100	3 inches
		DL-2012-E	20	-	12	250 or 500	100	3 inches
		DL-2512-E	25	-	12	250 or 500	100	3 inches
		DL-1218-E	12	-	18	250 or 500	100	3 inches
		DL-2018-E	20	-	18	250 or 500	100	3 inches
		DL-2518-E	25		18	250 or 500	100	3 inches
